B20系列增強型一體機 視頻綜合平臺一體機
產品簡介
視頻綜合平臺增強型一體機系列是參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)標準設計，支持模擬及數字視頻的矩陣切換、視音頻編解碼、集中存儲管理、網絡實時預覽等功能，是一款集圖像處理、網絡功能、日志管理、設備維護于一體的電信級綜合處理平臺。使用綜合平臺一體機不僅可以讓使整個監控系統更加簡潔，也讓安裝調試，維護變得容易，并且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。
訂貨型號
類別 | 型號 | 配置 |
增強型一體機 | DS-B20-04V-09D | 增強型一體機：3槽位機箱+4路VGA輸入+9路DVI輸出+單電源+單主控板 |
DS-B20-04V-12D | 增強型一體機：3槽位機箱+4路VGA輸入+12路DVI輸出+單電源+單主控板 | |
DS-B20-08V-16D | 增強型一體機：3槽位機箱+8路VGA輸入+16路DVI輸出+單電源+單主控板 | |
DS-B20-04V-16D | 增強型一體機：3槽位機箱+4路VGA輸入+16路DVI輸出+單電源+單主控板 | |
DS-B20-08V-09D | 增強型一體機：3槽位機箱+8路VGA輸入+9路DVI輸出+單電源+單主控板 | |
DS-B20-08V-12D | 增強型一體機：3槽位機箱+8路VGA輸入+12路DVI輸出+單電源+單主控板 | |
DS-B20-04D-09D | 增強型一體機：3槽位機箱+4路DVI輸入+9路DVI輸出+單電源+單主控板 | |
DS-B20-04D-12D | 增強型一體機：3槽位機箱+4路DVI輸入+12路DVI輸出+單電源+單主控板 | |
DS-B20-04D-16D | 增強型一體機：3槽位機箱+4路DVI輸入+16路DVI輸出+單電源+單主控板 | |
DS-B20-08D-09D | 增強型一體機：3槽位機箱+8路DVI輸入+9路DVI輸出+單電源+單主控板 | |
DS-B20-08D-12D | 增強型一體機：3槽位機箱+8路DVI輸入+12路DVI輸出+單電源+單主控板 | |
增強型一體機 | DS-B20-08D-16D | 增強型一體機：3槽位機箱+8路DVI輸入+16路DVI輸出+單電源+單主控板 |
DS-B20-0404VD-09D | 增強型一體機：3槽位機箱+4路VGA輸入+4路DVI輸入+9路DVI輸出+單電源+單主控板 | |
DS-B20-0404VD-12D | 增強型一體機：3槽位機箱+4路VGA輸入+4路DVI輸入+12路DVI輸出+單電源+單主控板 | |
DS-B20-0404VD-16D | 增強型一體機：3槽位機箱+4路VGA輸入+4路DVI輸入+16路DVI輸出+單電源+單主控板 | |
DS-B20-12D | 增強型一體機：3槽位機箱+12路DVI輸出+單電源+單主控板 | |
DS-B20-12H | 增強型一體機：3槽位機箱+12路HDMI輸出+單電源+單主控板 | |
DS-B20-12V | 增強型一體機：3槽位機箱+12路VGA輸出+單電源+單主控板 | |
DS-B20-16D | 增強型一體機：3槽位機箱+16路DVI輸出+單電源+單主控板 | |
DS-B20-16H | 增強型一體機：3槽位機箱+16路HDMI輸出+單電源+單主控板 | |
DS-B20-16V | 增強型一體機：3槽位機箱+16路VGA輸出+單電源+單主控板 | |
| DS-B20-04V-08HU | 增強型一體機：3槽位機箱+4路VGA輸入+8路HDMI輸出+單電源+單主控板 | |
DS-B20-04V-16HU | 增強型一體機：3槽位機箱+4路VGA輸入+16路HDMI輸出+單電源+單主控板 | |
DS-B20-08V-08HU | 增強型一體機：3槽位機箱+8路VGA輸入+8路HDMI輸出+單電源+單主控板 | |
DS-B20-08V-16HU | 增強型一體機：3槽位機箱+8路VGA輸入+16路HDMI輸出+單電源+單主控板 | |
DS-B20-04D-08HU | 增強型一體機：3槽位機箱+4路DVI輸入+8路HDMI輸出+單電源+單主控板 | |
DS-B20-04D-16HU | 增強型一體機：3槽位機箱+4路DVI輸入+16路HDMI輸出+單電源+單主控板 | |
DS-B20-08D-08HU | 增強型一體機：3槽位機箱+8路DVI輸入+8路HDMI輸出+單電源+單主控板 | |
DS-B20-08D-16HU | 增強型一體機：3槽位機箱+8路DVI輸入+16路HDMI輸出+單電源+單主控板 | |
DS-B20-04D-16D | 增強型一體機：3槽位機箱+4路DVI輸入+16路DVI輸出+單電源+單主控板 | |
DS-B20-0404VD-16HU | 增強型一體機：3槽位機箱+4路VGA輸入+4路DVI輸入+16路HDMI輸出+單電源+單主控板 | |
DS-B20-16HU | 增強型一體機：3槽位機箱+16路HDMI輸出+單電源+單主控板 |
l 7U機箱。
l 標準機架式設計，運營級ATCA機箱系統。
l 插拔式模塊化設計，可根據需求靈活選擇機型。
l 業務模塊支持熱插拔、智能風扇自動調溫，確保系統穩定可靠。
l 雙高速無阻塞背板設計，滿足大容量視頻數據高速交換的需求。
矩陣切換控制
l 支持網絡、數字視頻信號的接入和切換輸出。
l 支持原始視頻數據無壓縮直接交換輸出。
l 支持網絡的和模擬的矩陣接入互聯，通過網絡或者通訊串口來實現相互之間的通訊和控制
解碼拼控
l 支持DVI/HDMI/VGA接口輸出。
l 支持16個屏及以下任意拼接。
l 支持1/4/6/8/9/16畫面分割顯示。
l 支持視頻縮放功能。
l 支持輪巡、回放上墻。
l 支持開窗漫游，最多可以開255個窗口，單屏最大支持16個漫游窗口。
l 型號帶U的設備支持H.265解碼。
l 型號帶HK的設備支持hik.264解碼
l 型號帶UHK的設備支持H.265和hik.264解碼
l 支持多電視墻，最大支持16個電視墻
l 最大支持128個預設場景，用戶可以自定義每個場景電視墻布局
錄像與存儲
l 支持接入CVR、NVR方式存儲。
l 遠程維護等管理功能。
網絡功能
l 內置千兆交換機，具備6個千兆光口和6個千兆電口，用于網絡視頻的實時預覽、解碼上墻及網絡集中存儲等,支持以太網自適應和光電自適應。
l 支持TCP/IP協議簇，支持TCP、UDP、RTP、SADP等協議。
l 支持遠程獲取和配置參數，支持遠程導出和導入參數。
l 支持遠程獲取系統運行狀態、系統日志。
l 支持遠程重啟、恢復默認設置、恢復出廠、升級等日常維護。
設備外觀

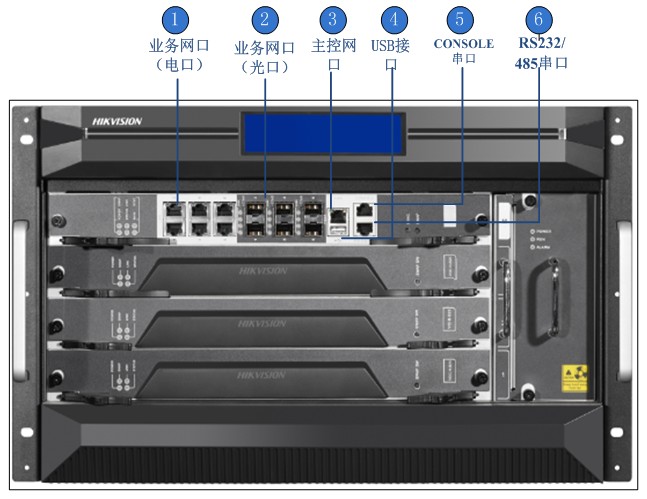

增強型一體機7U主機系統視圖：
典型應用
