DS-B21 視頻綜合平臺
產品簡介
視頻綜合平臺B21系列是參考ATCA(Advanced Telecommunications Computing Architecture 高級電信計算架構)標準設計，支持模擬及數字視頻的矩陣切換、視頻編解碼、集中存儲管理、網絡實時預覽等功能，是一款集圖像處理、網絡功能、日志管理、設備維護于一體的電信級綜合處理平臺。使用綜合平臺不僅可以讓使整個監控系統更加簡潔，也讓安裝調試，維護變得容易，并且具有良好的兼容性以及擴展性，可廣泛應用于各種視頻監控系統項目。
訂貨型號
機箱系統（標配） | ||
名稱 | 型號 | 說明 |
主機箱系統 | DS-B21-S10-A | 5U機箱（10個業務槽位）+交換板+單主控板+雙電源 |
主機箱系統 | DS-B21-S10-S | 5U機箱（10個業務槽位）+交換板+單主控板+觸屏面板+雙電源 |
主機箱系統 | DS-B21-S10-D | 5U機箱（10個業務槽位）+交換板+雙主控板+觸屏面板+雙電源 |
視音頻編碼子系統（選配/標配） | ||
名稱 | 型號 | 說明 |
DVI編碼板 | DS-6404HFH-B21D | 4個DVI輸入接口，支持DVI-I接口，輸入可以支持DVI-I/DVI-D格式的數字信號接入，完成高清編碼壓縮。 |
BNC 編碼板 | DS-6408HW-B21B | 8個BNC輸入接口，支持BNC 標清信號、模擬高清信號（WD1）接入，完成模擬信號數字化和編碼壓縮。 |
TVI 編碼板 | DS-6408HFH-B21T | 8個TVI輸入接口，支持TVI模擬信號接入，完成模擬信號數字化和編碼壓縮。支持TVI反向云臺控制。 |
SDI 編碼板 | DS-6408HFH-B21S | 8個SDI輸入接口，支持HD-SDI、3G-SDI接入，完成高清編碼壓縮。支持8路485云臺控制。 |
視音頻解碼子系統（選配） | ||
名稱 | 型號 | 說明 |
H264 DVI解碼板 | DS-6516HD-B21D | 4個DVI視頻輸出接口 |
H265 DVI 解碼板 | DS-6908UD-B21D | 4個DVI視頻輸出接口 |
H265 HDMI 解碼板 | DS-6908UD-B21H | 4個HDMI視頻輸出接口 |
H265 VGA 解碼板 | DS-6908UD-B21V | 4個VGA視頻輸出接口 |
其他業務子系統（選配） | ||
名稱 | 型號 | 說明 |
刀片式服務器板 | DS-iVMSE-B21HW | 增強型刀片式服務器 (內存8G，主頻3.1GHz，雙核四線程) |
萬能解碼板 | DS-6516D-B21 | 支持第三方設備碼流解碼，支持SVAC解碼 |
DP 接入板 | DS-6402HFU-B21DP | 2個DP輸入接口,支持DP高清數字信號、超高清數字信號接入,不支持編碼。支持兩路音頻輸入。 |
功能特性
硬件結構
l》4U標準機箱，滿足中小規模的監控需求
l標準機架式設計，運營級ATCA機箱系統
l -S和-D型號配置10.1英寸電容觸摸屏
l插拔式模塊化設計，可根據需求靈活擴展
l業務模塊支持熱插拔、雙電源冗余、智能風扇自動調溫，確保系統穩定可靠
l雙高速無阻塞背板設計，滿足大容量視頻數據高速交換的需求
矩陣切換控制
l 支持網絡、數字視頻信號的接入和切換輸出
l 支持原始視頻數據無壓縮直接交換輸出
l 模塊化輸入、輸出板設計，可根據需求組合為各種規格的數字視頻交換矩陣
視頻編碼輸入
l 采用H.264視頻壓縮標準
l 支持DVI，BNC的視頻信號接入編碼
l 支持雙碼流技術
l 最大支持40路高清視頻編碼能力
l 支持定時錄像、移動偵測錄像
視頻解碼輸出
l 支持DVI、HDMI、VGA輸出顯示
l 支持1/4/6/8/9/16畫面分割顯示
l 最高支持1200W高清視頻解碼
l 320路200W高清視頻解碼能力（滿配）
l 支持H.265、H.264、MPEG4、MPEG2等主流的編碼格式
l 支持PS、TS、ES、RTP、HIK等主流封裝格式
l 支持ONVIF協議接入設備解碼，支持第三方主流廠家設備接入
大屏拼接
l 支持40個顯示屏的任意大屏拼接
l單屏支持16個窗口
l 支持開窗和漫游功能，最多支持256個窗口， 單塊解碼板支持16個1080P的開窗
l 窗口支持1/4/6/8/9/16畫面分割
l 最大支持64個預設場景，用戶可以自定義每個場景電視墻布局
l 支持場景預案
運維管理
l支持WEB方式或客戶端方式訪問和操作
l 支持iPad方式訪問和操作
l支持觸控面板訪問和操作（-S和-D型號配置）
l支持網絡鍵盤添加、配置和操作
l支持GB協議接入平臺實現管理和操作。
l內置千兆交換機，具備4個千兆網口，支持鏈路聚合，支持NAT功能
l支持遠程控制網絡、數字視頻的切換上墻
l支持遠程獲取和配置參數，支持遠程導出和導入參數
l支持遠程獲取系統運行狀態、系統日志
l支持遠程重啟、恢復默認設置、升級等日常維護
物理接口

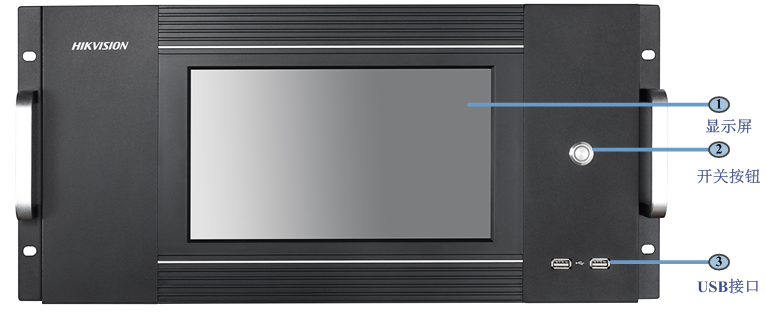

B21視頻綜合平臺前視圖：

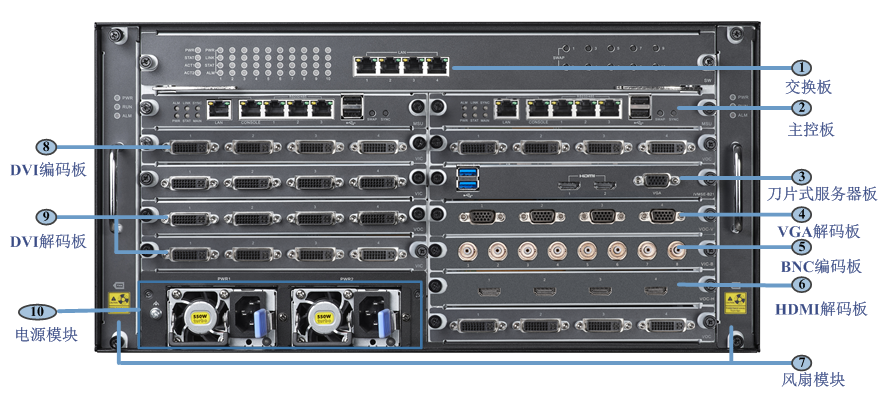

B21頻綜合平臺后視圖：
注：不同的主板搭配方式，物理接口會有相應變化。本圖為其中一種搭配方式。
