3Q-B型（圓柱型）接地模塊
低電阻圓柱形接地模塊簡稱“接地寶”，是一種以非金屬材料為主體的接地體，它有導電性、穩定性較好的非金屬礦物質和金屬電極組成。可廣泛應用各個領域的的工作接地、保護接地、抗干擾接地、防雷接地和防靜電接地設施中，起到降低接地電阻的效果，并可保證接地效果長期穩定。該產品經國家電力公司武漢高壓研究所檢測，各項技術指標均達到技術要求，其鑒定結果見國家電力公司武漢高壓研究所檢測報告。
一、用途
廣泛用于電力、通迅、鐵路、建筑、礦山、化工、國防、各類工廠、倉庫等設施的防雷接地、工作接地和防靜電接地，尤其適用于高土壤電阻率的地區和場合。
二、主要特性
1、降阻特性
3Q系列接地模塊采用非金屬導電物質為主劑，是無機物理型降阻產品，無化學污染物。電阻率低至0.15Ωm。
2、 長效特性
3Q系列接地模塊所采用非金屬導電物質具有良好的化學生物穩定性，保證產品使用后長期有效，接地模塊材質本身超過20年的壽命。
3、防腐蝕特性
被接地模塊包裹的金屬電極，隔絕土壤中氧和水分與接地極的接觸，從而大大降低金屬電極的腐蝕速度，尤其是在鹽堿土壤中使用，其效果更為明顯，經過開挖試驗，接地體表面形成鋼灰色的鈍化膜，接地體無腐蝕跡象，并且鈍化膜有進一步保護接地體免遭腐蝕的作用。可根據客戶的要求，將模塊中間的金屬電極換成銅等耐腐蝕的高導電金屬，使壽命達到30年以上。
三、主要技術參數

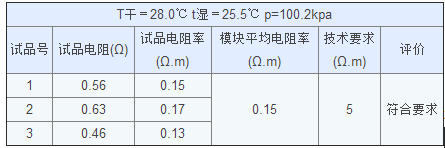

1、室溫下的電阻率試驗

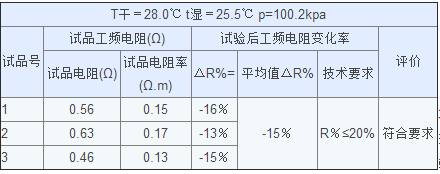

2、沖擊電流耐受試驗

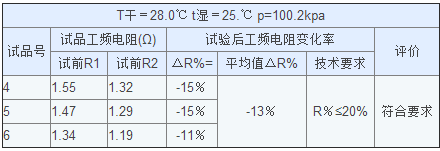

3、工頻電流耐受試驗
4、失水試驗
四、注意事項
貯存避免高溫、曝曬。
運輸和安裝時，應避免機械力或摔打等損傷模塊。
北方高寒地區，模塊應埋設在凍土層以下
五、使用
施工步驟
1、3Q系列接地模塊水平埋設時，埋設深度不小于0.6m，接地模塊間距離不小于3m，垂直埋設時，接地模塊之間的距離也盡量不小于是3m。
2、接地模塊極芯間相互連接或與接地網連接時，必須焊接。焊接必須是搭焊，搭焊長度至少應為地極芯寬度的2倍。焊接處應消除焊渣，并采取防腐措施。
3、回填時優質粘土，還應適量灑水，分層夯實，待模塊充分吸濕24小時后測量接地電阻。

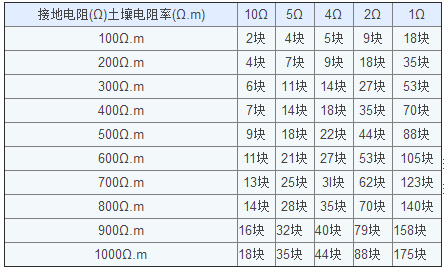

注：由于土壤電阻率的不均勻設計方案的不同，施工質量的不同，所以實際效果可能與理論有偏差。
注：由于土壤電阻率的不均勻設計方案的不同，施工質量的不同，所以實際效果可能與理論有偏差。
